引言

化工行业溶剂回收工艺对真空设备的抽气量与洁净度要求较高：一方面，蒸馏、精馏、溶剂脱除等环节往往需要处理大流量工艺气体，单台小抽速泵难以匹配生产节拍；另一方面，回收溶剂的纯度直接关系到产品质量与后续利用价值，若真空泵本体存在返油风险，极易造成溶剂介质污染，增加废液处理成本。针对这类“大气量+无油洁净”的双重诉求，罗茨真空泵凭借容积式无油干式结构，成为化工溶剂回收工况下的常用真空获得设备之一。本文将围绕罗茨真空泵的工作原理、结构组成、性能特点、应用场景、选型参数及使用维护等维度展开说明，帮助工艺与设备选型人员建立较为完整的技术认知。

工作原理

罗茨真空泵（MB系列）属于容积式无油干式真空获得设备，泵腔内一对8字型转子依靠同步齿轮驱动，保持固定间隙等速反向旋转，转子之间及转子与泵壳之间均无接触摩擦，依靠转子旋转形成的容积变化完成气体的吸入与排出。该类泵抽气量覆盖100～120,000 m³/h，可通过规格选配满足化工溶剂回收工艺中较大流量的抽气需求。

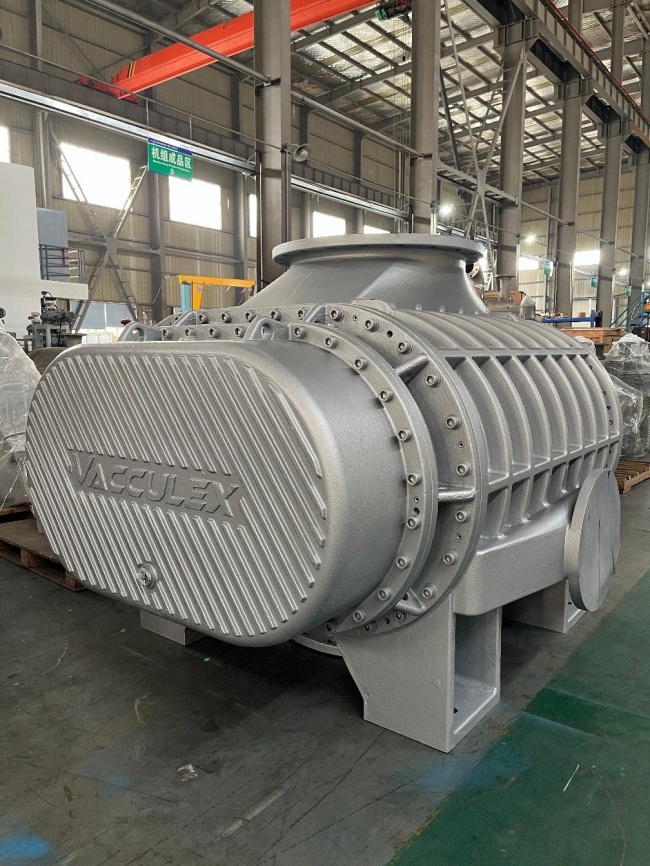

                                                   威固乐27000m³/h大抽气量罗茨

由于溶剂回收工况往往伴随可凝性气体组分，单台罗茨泵的极限真空度有限，通常需要与前级螺杆泵或液环泵串联组成罗茨机组，以兼顾大抽速与较高真空度的双重要求。串联运行时，前级泵负责将系统压力降至罗茨泵的有效工作区间，罗茨泵再进一步提升真空度并增大总体抽速，形成分级抽气的技术路线。

结构组成

• 一体式双叶轮：叶轮与转轴一体铸造，转子内部设有直通腔，可选配密封板设计，用于提高转子强度及对不同溶剂介质的适应能力。 • 同步齿轮传动系统：采用斜齿轮设计并安装于驱动端，使一对转子保持固定间隙等速反向旋转，减少叶轮扭曲变形，提升运行平稳性。 • 四组内密封结构：设置于端盖内侧，用于防止润滑油进入泵壳、同时防止工艺气体外漏，实现泵腔零泄漏运行，避免油与溶剂气体交叉污染。 • 双油箱冷却系统：为传动部件提供润滑，冷却方式可选风冷或水冷，用于保障机组在连续运行工况下的温度稳定。 • 材质与密封可选配置：叶轮可选两叶或三叶形式，密封可选活塞环密封或五点机械密封；泵体材质可选普通铸铁加纳米陶瓷、PFA、哈氏合金涂层或不锈钢（304/316/2205，主推2205），用于适配溶剂介质的腐蚀性与洁净度要求。

性能优势

• 无油清洁运行：泵腔内无润滑油，转子间无接触啮合，适用于对溶剂纯度有要求的回收工艺，可降低介质污染风险。 • 大抽速谱系：抽气量覆盖100～120,000 m³/h，一体式双叶轮设计可适应化工行业中流量差异较大的溶剂回收场景。 • 零泄漏密封：轴表面经抛光处理并配合特殊密封结构，实现泵腔零泄漏，减少工艺气体外漏与外部污染物进入，有助于延长设备使用周期。 • 稳定传动结构：同步齿轮采用斜齿轮设计并布置于驱动端，可减少叶轮扭曲变形，提高运行的平稳性与静音性。 • 材质耐腐蚀选型：针对含腐蚀性成分的溶剂气体，可选配哈氏合金涂层或2205不锈钢材质，用于延长泵体在腐蚀性工况下的使用寿命。

选型参数指南

• 抽气量匹配：根据工艺腔体容积、目标抽真空时间及工艺气体产生速率计算所需抽气量，MB系列可选规格覆盖100～120,000 m³/h，建议结合实际流量曲线选择对应档位。 • 极限真空度要求：若工艺需要较高真空度，单台罗茨泵通常需与干式螺杆泵或液环泵串联组成机组，以满足深真空工况。 • 气体腐蚀性与含尘情况：对于含酸性、碱性或腐蚀性溶剂成分的工况，建议选用哈氏合金涂层或2205不锈钢材质泵体；含尘工况可结合前置过滤装置使用。 • 可凝性气体处理能力：溶剂回收工艺常伴随可凝性蒸汽，需关注泵体防冷凝结构设计及冷却方式（风冷/水冷），避免介质在泵内凝结影响运行。 • 密封形式选择：根据对泄漏率的要求选择活塞环密封或五点机械密封，密封形式影响设备的泄漏控制水平与维护周期。 • 前级泵配置：根据工艺压力区间，确定是否需要配置螺杆泵或液环泵作为前级，形成分级抽气系统，以兼顾抽速与真空度指标。

使用与维护注意事项

• 启停顺序规范：机组运行应按照前级泵先启动、罗茨泵后启动的顺序操作，停机时则按相反顺序，避免逆向压力冲击损伤转子。 • 润滑与换油周期：双油箱润滑系统应按照设备说明定期检查油位与油质，发现油液乳化或变色应及时更换，保障传动部件润滑效果。 • 密封状态检查：定期检查四组内密封及轴端密封是否存在泄漏迹象，发现密封性能下降应及时更换密封件，防止工艺气体外漏或外部杂质进入。 • 防冷凝运行管理：处理可凝性溶剂气体时，应关注泵体温度控制情况，避免长时间低负荷运行导致介质在泵腔内冷凝积聚。 • 冷却系统维护：风冷或水冷系统应保持散热通道畅通，水冷系统需定期检查管路是否存在结垢或堵塞情况，避免因散热不足引发设备温升过高。 • 腐蚀工况巡检：针对腐蚀性溶剂工况，应定期检查泵体涂层或不锈钢材质部位是否存在腐蚀痕迹，必要时结合工艺调整维护周期。

结语

在化工溶剂回收场景中，罗茨真空泵凭借无油清洁运行、大抽速谱系及材质可定制等特点，能够为不同腐蚀性、含可凝性组分的溶剂回收工艺提供适配的真空获得方案。结合威固乐在罗茨泵、干式螺杆泵、液环泵等产品线上的组合能力，用户可根据抽气量、极限真空度、介质腐蚀性等参数进行系统化选型，并通过规范的启停操作、润滑维护与密封检查，维持设备长期稳定运行，从而在保障溶剂回收效率的同时，兼顾设备运行的稳定性与维护成本控制。
