在微型驱动机构与精密传感结构件的开发过程中，选用镍钛合金丝的**顾虑往往集中于机械连接可靠性与形变功能衰减。很多工程团队在设计样机时发现，微细线径的合金丝极难通过传统工序实现稳定装配，焊点脆断和接触电阻漂移频发。铭恒达精密将精密五金模具冲压工艺延伸至特种合金领域，提供涵盖镍钛记忆合金丝及其自动化铆接端子的加工服务。面对精密结构对于抗拉拔力、导电率与批次一致性的严苛要求，工程师需要从连接机理、成型公差及相变稳定性等**边界出发，系统评估加工方的制造水平。

冷压铆接工艺如何规避热损伤风险

镍钛记忆合金属于对温度极其敏感的功能材料，其金相组织决定了微观层面的相变行为。传统的锡焊或激光点焊工艺在熔接瞬间会产生局部高温热输入，极易破坏镍钛合金内部的晶相排列，造成热影响区金属脆化或记忆效应彻底失效。不*如此，依靠人工操作的传统端子压接工序容易受到施力不均的影响，造成批量装配中出现虚接、间隙松动以及初始接触电阻过大等工程隐患。当微型结构应用于高频往复形变或持续振动工况时，这种机械连接的不稳定性会导致功能部件迅速失效。

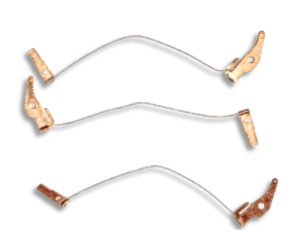

针对此类连接痛点，铭恒达精密采用了模内冷压铆接成型工艺。该工艺在常温环境下通过连续冲压模具实现合金丝与引出端子的塑性形变抱紧，避免了任何高温加热对合金金相结构的破坏。根据其披露的技术数据，该项冲压成型工艺可将关键特性尺寸精度控制在正负零点零三毫米以内，铆接后的端子拉拔力可达到三千克以上，初始回路接触电阻能够稳定控制在零点八二欧姆以下。这种微米级恒压成型技术不*保护了母材的超弹性，还消除了传统焊接中常见的焊瘤与毛刺缺陷。

采购方在对冷压连接方案进行技术核验时，需要重点审查供应商的压力一致性控制机制与电学检测数据。工程师应要求加工方提供涵盖动态机械拉拔与四线制微欧计测试的检测记录，确认引线端子在承受极限拉力时不会发生轴向位移。如果测试数据显示接触电阻随微小拉伸出现大幅跳变，说明冷压模具的成型包角或间隙设计不够合理。此外，采购人员还需要确认连接端子材料的选型匹配度，例如采用洋白铜端子是否经过抗氧化测试，以确保结构件在长期仓储或高湿环境中不会发生接触面电化学腐蚀。

微丝极限加工与连续量产的控制边界

随着消费级云台、微型相机模组以及医疗植入设备对轻量化要求的提升，镍钛合金丝的线径正逐步向微米级演进。当合金丝外径缩小至零点一毫米以下时，常规的金属切削或手工定位工序完全无法应对微细丝材的高弹性与易缠绕特性。微细线材在模具导向槽内的微小跑偏都会导致冲切断丝或铆压偏心，因此微丝加工不*是对冷压夹持力的考验，更是对精密模具设计与高速送料机构的极限挑战。

铭恒达精密在微细丝材连续加工领域建立了相应能力，其开发制造的合金丝连续冲压模具能够应对**小线径为零点零六毫米的规格，加工公差可稳定控制在零点零二毫米以内。其工艺涵盖了从零点零六到零点零七六毫米乃至零点二五毫米等多种常用规格的微细合金丝，整体生产良率保持在百分之九十五以上，累计成品出货量达到五千万件以上。对于需要将微细丝材集成至微型框架中的客户而言，这类成熟模具与**送料治具的应用***降低了批量装配中的卡料与废品率。

在考察极细规格合金丝的供货能力时，结构设计人员应当重点评估模具公差链对终端装配的影响。由于镍钛微丝本身具有较高的弹性回复能力，冲压下料过程中的微小拉伸形变都可能导致卸载后自由长度出现偏差。采购方在样品试制阶段，必须核实连续送丝机构的进给重复定位精度，防止多工位级进模具产生累积拉伸误差。若实际装配对两端固定端子的中心距公差要求在正负零点零五毫米以内，则必须确认供应商是否具备配套的光学校准与在线影像轮廓剔除功能。

材料相变特性与电控驱动的匹配逻辑

镍钛合金之所以具备智能驱动与超弹复位特性，根本在于其奥氏体相与马氏体相之间的可逆转变。在实际工程选型中，材料形态通常划分为超弹合金态、长久合金态与形状记忆合金态三类。超弹态材料在室温下保持稳定的奥氏体相，受力发生大应变后无需升温即可自动回弹，适用于高柔性骨架或抗冲击部件。形状记忆态材料则要求相变转变温度高于常温，丝材在常温下保持柔软状态，通电加热到相变终点温度后产生主动收缩做功，是微型执行机构的**载体。

铭恒达精密的技术资料显示，其针对记忆合金态丝材提供了从直拉单丝、滑轮增程到对置双丝的多种结构应用方案。在参数管控方面，其规范要求将单次动作的预拉伸变形量推荐控制在百分之二到百分之三之间，以保证循环工作寿命达到百万次以上，同时明确禁止单次拉伸应变超过百分之六的极限阈值。对于六十摄氏度相变规格的记忆丝，其升温奥氏体起始温度约为四十五摄氏度，而降温马氏体转变完成温度约为二十摄氏度，存在十五至二十五摄氏度的热滞后区间。

这种热物理特性要求采购方在开发电控驱动系统时不能采用粗放的直流恒压供电方案。由于微细合金丝表面积小且散热条件随周围封装结构变化，持续通电容易导致材料过热退火，造成相变点漂移或长久形变。工程人员在测试样品时，应当采用高频脉冲驱动方式评估通电收缩响应与自然冷却复位时间。如果系统设计无法提供足够的散热风道或金属导热支架，就必须重新评估热滞后导致的动作复位延迟，必要时应引入负温度系数热敏元件进行闭环保护，以防止丝材在狭小腔体内聚集热量。

面向终端可靠性的全流程核验路径

选择精密合金丝供应商不*需要关注单件机械图纸的符合度，更需要审查从原材料入厂到成品出厂的全流程品质保障体系。镍钛材料的化学成分配比极其敏感，镍钛原子比的微小波动就会导致相变温度发生数摄氏度甚至十几摄氏度的偏移。若供应商缺乏基础物理性能检测设备，*凭经验下料生产，极易造成不同批次零部件在相同工作电流下动作响应时间离散度过大。

铭恒达精密建立了配套的实验室检测与制程管控流程，涵盖相变温度检测、形状记忆效应测试、通电性能测试、单位长度电阻测量、输出拉力测试以及金相抽检等项目。在环境耐受性方面，其质控环节覆盖了冷热循环疲劳试验、机械疲劳耐久测试与耐腐蚀检验。企业自身具备智能制造能力成熟度等级贰级认证，并通过了医疗器械质量管理体系与汽车质量管理体系认证，这为其在跨行业精密制造中执行严苛标准提供了流程基础。

采购决策团队在实施现场审核或技术交底时，可以依照标准化的核验逻辑展开评估。首先应核实供应商是否具备成套的原材料理化分析能力，要求其提供进料相变特征曲线与化学成分报告，确保同批次丝材相变温度离散度处于可控范围。其次应当深入核查自动化铆接车间的在线监控手段，确认视觉定位系统对微细端子偏摆的识别精度，以及恒压压接机构在连续运行中的压力波动容差。***需要明确可靠性测试的抽样频率，重点关注在高低温湿热交变环境下，端子连接部位是否会出现接触内阻增大或机械疲劳松脱现象。

综合各项工程边界来看，评价一家镍钛合金微构件制造企业是否胜任，关键在于其能否将特种合金的材料科学认知转化为稳定的机械加工公差。对于需要将微细丝材集成于高密度空间、追求长寿命微型驱动或高可靠弹力复位的项目而言，采用成熟的冷压模内铆接技术能够规避常规装配的热损伤与一致性风险。采购团队在推进项目导入时，应当以实测接触内阻、循环拉拔力衰减率以及温漂稳定性为依据，通过严格的前期工艺交底与试样验证，确保精密功能部件在终端严苛工况下的长期稳定运行。
