500W大功率双定向耦合器 DC0.08-1GHz
OH2DNF40-0.08/1
80MHz-1GHz 40dB大功率双定向耦合器
40dB High-power Dual Directional Coupler
性能指标Specifications：
| 频率范围Frequency Range | 80MHz~1GHz |
|---|---|
| 插入损耗Insertion Loss | ≤0.2dB |
| 输入/输出驻波Input/Output VSWR | ≤1.10 |
| 耦合度Coupling | 40dB±1.0dB |
| 耦合平坦度Coupling Sensitivity | ±1.0dB |
| 方向性Directivity | ≥20dB |
| 功率容量Power Handling | 500W |
| 接口形式Connectors | 主路：N-Female 耦合：SMA-Female |
| 表面处理 Surface Finish | 导电氧化 |

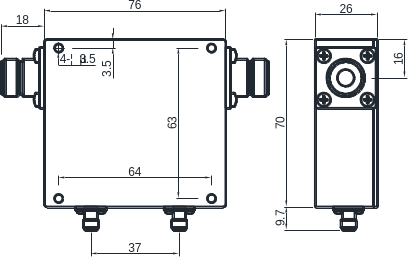

外形尺寸Outline Dimensions：（mm/[inch]）
典型测试曲线：

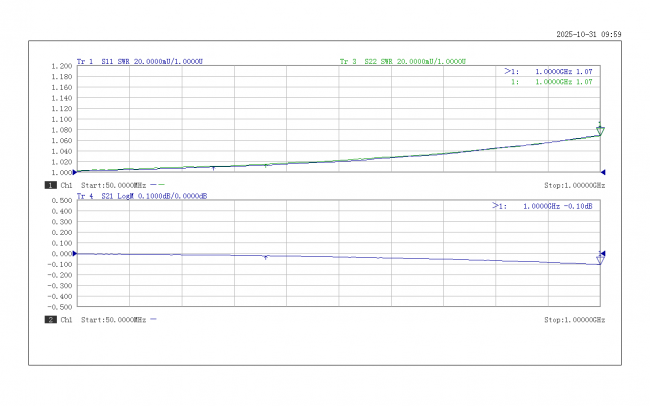

主路插入损耗、驻波

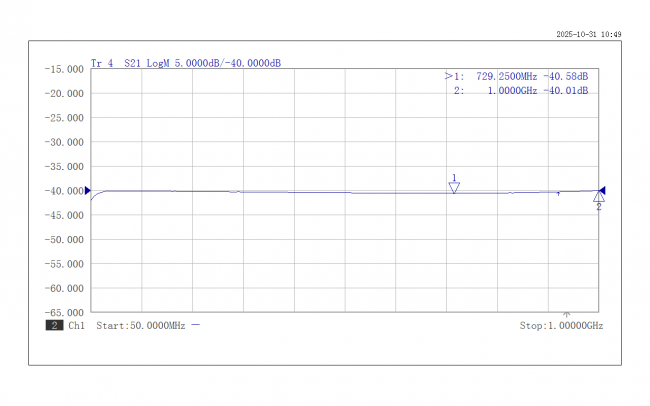

耦合度

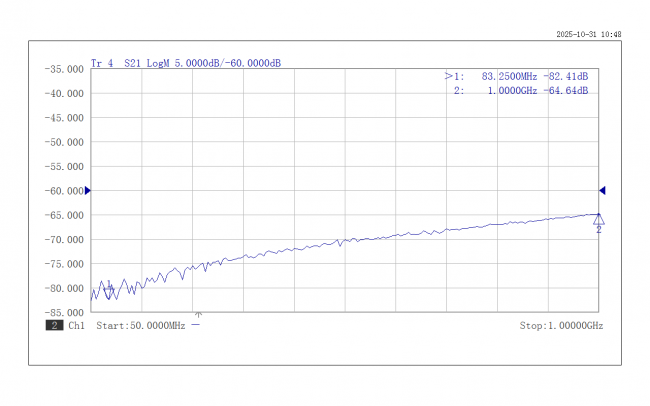

隔离度
